A machina planetarium est valde speciale instrumentum fabricationis filum et funis, quod multiplex fila filum flectit circa nucleum centralem vel axem, servata absoluta rectitudine et tensione singularum litium per singularem motum planetarum. Secus traditum bunching vel rigida cavea hospites, a machina planetarium efficit ut unumquodque filum bobbin circum axem suum circumvolvatur, ut orbit machinae scapus centralis, quaelibet retortio vel retorta in singulis filamentis omnino eliminatis. Secundum industriam datam a Consociatione Wire & Machinery Internationale (IWMA), technologiae planetariae strating technologiae necessariae factae sunt in productione summi intentionis funes, rudentes submarini et lineae transmissionis datae urbanae, ubi praecisio longitudinis et integritas mechanica subductis conductoris ad ultimam electricae executionis et operationis salutem praecipua sunt.
What Is a Apparatus Planetarius Stranding and How Does It Operate?

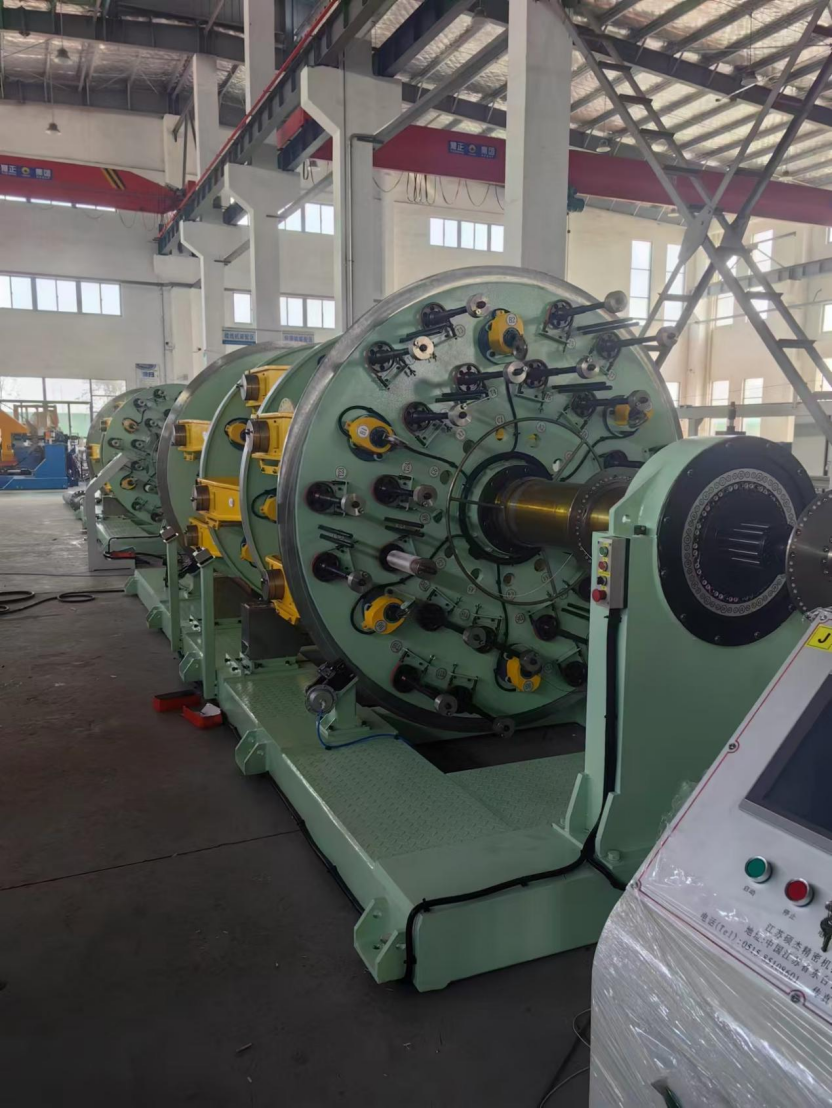

Apparatus astrativus planetarius est multi-bobbin systema rotationale in quo singula bobbin stipendii sui insident in cunabulis suis singillatim eiectis intra maius rotationis principale compagem, permittens singula fila in unum contorqueri sine aliqua torsionali accentus vel immoderata deformatione. Principium fundamentale a machina planetarium comparari potest cum motu Terrae circa Solem: sicut Tellus in axe suo dum orbitans Solem rotatur, unumquodque filum bobbin in machina circumducitur suum centrum ad solvendum filum, dum simul circumfertur iter rotundum circa punctum medium colligens destitutus conductor. Haec mechanismus dual-gyrationis critica est, quia adversatur retortam tergum quae aliter in singulis filum cumulare vellet, si evulsa stataria bobbin dum circa nucleum spiraretur. In vexillo laico, 1/2 inch (12.7 mm) laminam ponere cum 18 bobbins potest aliquid usque ad 37 singula fila fila in uno saltu, cum celeritate gyratorius principalis rotor attingens usque ad C ad CCC revolutiones per minute fretus machinae magnitudine et filum coniecturam. Tota operatio regitur a synchronisatis servo motoribus et programmatibus logicae moderatoris (PLCs) quae longitudinis laicalis - spatium axiale requisitum pro una revolutione nuclei circum nucleum integram sustinetur intra tolerantiam minus quam ±1% . Consociatio Wire Internationalis tradit hunc gradum praecisionis necessariam esse ad multi- strati concentrici circumscriptiones in medio usu positae, ubi etiam minora repugnantia in longitudine laicali possunt creare puncta electrica locales accentus, quae ad missionem partialem et immaturam defectum insulationis ducunt.
The Critical Commoda Planetary Stranding Over Conventional Methods
Commodum definiens machinae stratariae planetariae facultatem habet ad conductorem subductium liberam omnino torsionem producendi, quae proprietates elongationis conservat et vires singularum filorum frangit dum aequabilitatem geometricam superiorem obtinent. In cavea rigida conventionali extraneo vel tubuloso extraneo, bobbini intra artus rotationis figuntur et filum super flange evulsum, inducens 360 gradum torquent in unumquodque filum pro omni conversione plenae circa nucleum. Haec retortio perpetuo filum deformat, eius vires distrahens minuens eamque in aucupio recipiens facit - condicionem ubi fila exteriores funis perfecti separati a nucleo sub inflexione vel tensione. E contra motus planetarum a machina planetarium torturam elidit, inde in acia, quae in fune structuram inter se rectus jacet. Hoc permittit conductor subductis ad consequendam factorem satietatis-proportio totalis crucis sectionis areae filorum usque ad crucem sectionis area conductoris-of usque ad XCIII% ad XCV% quae maximizat conductionem electricam pro diametro dato. Pro conductoribus aeris vel aluminii in potestate transmissionis, haec emendatio densitatis in directum redacta resistentia et damna minora I²R vertit. Praeterea superficies planae compactae conductoris planetarii subductis hiatus aerem extenuat et protrusiones quae coronae emissionem facere possunt in retinacula alta intentione operante supra 110 kV. Reducendo necessitatem amplis perspiciendi et protegendi, artifices significantes materiales impensas super magnas productiones fugit.
Where Are Planetary Stranding Machines Used in Modern Industry?
Machinae strativae planetae praesertim explicantur in productione magni operis conductores, ubi requisita mechanica et electrica sunt tam stricta ut etiam parva moles depravationis filum vel irregularitas laicis ingrata sit. Clavis applicationis areae hae sunt:
- Summus intentione et extra emissiones potentiae altae intentione; Torsion-liberum, conductores perfecte compactos productos machina planetarium necessariae sunt pro funes XLPE insulatas ab 66 kV usque ad 500 kV aestimatas. Secundum CIGRE Brochure technicum 720, superficies exterioris planae conductoris segmentalis planetarii subductis (Milliken conductoris) periculum arboris electricae in conductore-insulationis interfaciei extenuat, quae prima causa est longi termini funes defectio in reticulis subterraneis transmissionibus.
- Subaquaneam et subsea retinacula potentia; Hae rudentes subduntur continuis flexionis dynamicis et tensionis in operationibus imponendis. Princeps distrahentes vires et flexibilitatem retentum a torsione aeris vel aluminis filis liberae destituti sunt critici ad impedimentum conductoris fracturae. Una in fune subaquanea defectus in reparandis sumptibus plures miliones dollariorum excedere potest, sicut ex industria analystarum CRU Group notatur.
- Propria moderatio et notitia funes tradendi: In armis roboticis, aerospace wiring, ac summo fine funiculos audio, quaevis strepitus microphonica seu meditatio insignis, quae ab inordinata conductore geometriae causatur, acceptabilis est. Eximia concentricitas et superficies lenitas liberatur a machina planetarium notas electricas stabilis praebere requisitas ad impedimentum constantem et insignem integritatem.
- Funis chalybs et funis productio filum: Ad chordas subsidii fatigandas et vires altas funes elevandas, singula filamenta ferro destituti debent sine accentus torsionales residuas ne incisae explicentur. Stratores planetae usi sunt ad funiculos multiplices producendos cum accuratis longitudinibus laicis et nulla gyratio sub onere.
Comparet planetae Stranderers ad Rigidum Cavea et Tubulares Stranders
Cum schedulae fabricatores instrumento linteo ad novam productionem lineam aestimant, electio inter peregrinum planetarium, stratorium rigidum caveam, et extraneus tubularem mercaturam inter producti qualitatem, productionem celeritatis et capitis obsidionem implicat. Mensa infra directam comparationem praebet clavem perficiendi et applicationis parametris, qui haec tria genera machinae distinguunt.
| Parameter | Planetary Stranding Machine | Rigidum Cage Strander | Tubulare Strander |
|---|---|---|---|
| Bobbin Torsion | Nulla torquent (planetae motus rotationem destruit) | Plena torquent (bobbin fixa cavea) | Variabilis torquent (pendent mechanism tergum-torquent) |
| Recta filum | Optume; singula filis rectis | Pauper; fila evolvere permanens helica set | Moderatus; pars directa per tergum-torquent |
| Maximum gyratorii celeritatis | 100-300 RPM (rotors maior) | 200-500 rpm | 500–2,000 rpm |
| Conductor Size Range | Magnae; usque ad 2.500 mm-sectionem crucis | Medium ad magna | Medium parvum; usque ad D mm² |
| Capital Tractatus | Summus | Moderatus | Humilis moderari |
| Prima Application | HV/EHV potentiae rudentes, retinacula subaquanea, funis filum | Supra caput conductores (ACSR), generalis consilii funes | Aedificatio filum, filum automotivum, data funes |
Sicut illustratur in mensa, the machina planetarium non celerrimus aut vilissimus, sed summae qualitates tradit conductor. Funem qui sub terra vel underaquare per 40 annos instituetur et reponi non potest sine ingenti consilio civilis machinationis, addita upfront sumptus e strandi planetarium neglegendus est comparatus ad vivos sumptus unius culpae insulationis.
Key Technical Specifications et Operational Considerationes
Involucrum praestitum machinae stratoriae planetariae definitur per facultatem eius bobbin, numerum rotorum, maximam celeritatem gyrationis, et subtilitatem eius systematis laici longitudinis. Typical mediae amplitudo planetarum strator designatus fune conductoris potentiae productio habebit sequentes notas:
- Bobbin diam; Stipendium-off bobbins range ex 400 mm ad 630 mm diametri flange, cum capacitate filum usque ad 500 chiliogrammata aeris aut aluminium per bobbin. Pro magno conductore e strato, linea sex vel duodecim rotores incorporare potest, quaelibet multa bobbins gestans.
- Filum diameter range: Apparatus potest procedere singula fila ab circiter 0.5 mm usque ad 5.0 mm diametro, cum specificis range pendentibus cylindro ducibus et occasus tensioner.
- Tandem pone imperium; Modern servo-repulsi machina planetariums longi- tudines laicales consequi tam breves quam 30 mm ad super 500 mm, aptabiles per tactum HMI. Longitudo laicorum electronice congruens cum capstani arrepto ad constantem rationem servandam etiam sicut sumptio reel implet et mutationes effectivae diametri.
- Pre-torquens et post formans; Ad conductores compactos machina potest instructa capitibus prae- tortis quae parvam deformationem plasticae ad filum intrantis applicant, et post-formantes perit vel scutulis qui destitutus conductor ad ultimam circularem vel segmentalem figuram comprimit. Secundum chartam technicam in IWMA colloquium annuum oblatum, applicatio vis post-formantis 2 ad 4 kilonewtons potest auget satiata factor addito 3%.
Frequenter Interrogata De Machinis Planetariis Stranding
Quid interest inter filum planetarium et fasciculum ascensum?
Fasciculus nervus omnia fila contorquet in unum arcum rotantem vel caveam sine moderamine positionis uniuscuiusque litis individui, quod consequitur in aliquo iactu temere et aliquantum filum deformatione. A machina planetarium e contra, cuiusvis fili positio, tensionis et torsionis praecise moderatur, producens laicum concentricis ordinatissimum cum nulla interna torquente. Fasciculus nervus pro conductoribus flexilibus humilis sumptus adhibetur, dum stratura planetaria reservatur pro summae firmitatis potentiae ac notitiarum funibus.
Possuntne machina strati machinae vectores compactos producere?
Nam et saepe modus maluisset. Quoniam fila iam in perfecta concentrica geometria cum nulla torsione disposita sunt, uniformiter sub pressione mori vel cylindri formatae compactae sunt. A machina planetarium compactionis caput aptatum conductorem diametri per 8% ad 12% reducere potest, firma superficiei lenis, hiatus liberae, quae signanter redigit quantitatem insulationis et materiam protegens in subsequentibus gradibus extrusionem requisitam.
Quaenam materia discursum esse potest in machinae structuris planetariae?
Machina ad fila ferrea et non ferrea tractanda destinatur, inclusa cupreo subnerato, cupro duro, alumine, aluminio mixturae, filo chalybe galvanizato, ferroque immaculato. Electio materialis pendet a applicatione finis usu: aeris et aluminii pro electricae conductivity, et ferrum pro viribus mechanicis in caput conductores (ACSR) et funiculorum filum. Necessitas critica est quod filum diametri et elongationis proprietates constantes habere debet ad tensionem uniformem per omnes bobbins conservandam.
Quomodo certam intentionem servas in machina strati machinae planetariae?
Quaelibet bobbin cunabula instructa cum frictione mechanica aptabili fracto vel tensione electromagnetico activo. Tensio est ad valorem proprie inter 1 and 10 Newtons pendens filum diametri vires. Si tensio est humilis, fila laxa erunt et conductor stabilitatem geometricam pauperem habebit; si celsior, fila deprimere aut etiam frangere possunt. Calibratio regularis tensionis systematis cum metro tensionis manu tento essentialis est ad conservandam qualitatem productam, sicut inaequalis tensione inter bobbins est prima causa irregularitatis laicorum longitudinis.
Sicut postulatio certa, summus capacitas potestatis tradendi et notitia communicationis pergit escalate, machina planetarium Provectus angularis funis vestibulum manet. Facultas ad liberam torsionem, geometrice perfectam conductorem liberandi non potest velocioribus sed minus accuratis nexionis modis aequari. In technologia planetaria, filum et funem effectores collocando, curent ut conductores critici, qui nostram potentiam connectunt, gridos, fundos venti, retia communicationis, tuto et efficaciter pro decenniis communicationis sub condicionibus exigentibus praestent.
